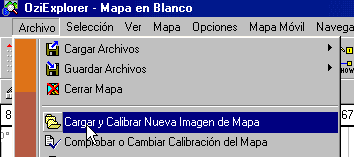

ATENCIÓN: Para algunos formatos particulares de TIF y para el PNG hace falta que tengais instalada en el mismo directorio donde teneis está el programa OziExplorer los archivos AUSLIG.DLL y LPNG.DLL.  Estos archivos están disponibles en mi página comprimidos con WinZip. Aún cuando no se indica, si teneis instalado estos archivos, también es posible usar mapas en formato GIF.

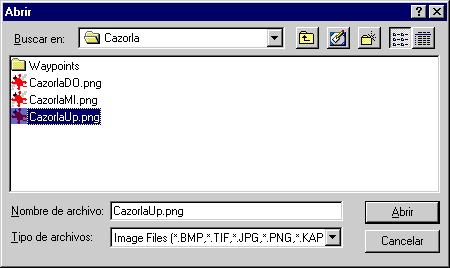

En este caso en particular, he escogido una imágen de un mapa que he llamado CazorlaUp.png. Corresponde a un mapa de la región norte del Parque Natural de Cazorla, Segura y las Villas editada por la editorial Alpina. Pulsamos Abrir, o hacemos un doble click sobre el nombre del archivo de la imágen del mapa.

• PROYECCIÓN del MAPA  (Proyección del Mapa). Hay que escoger la que se ha usado para crear el mapa. Para conocer el tipo de proyección que se ha usado hay que leer la letra pequeña del mapa que habeis comprado o digitalizado con el escáner. Si no veis esta información en el mapa, mala señal. Puede tratarse de un mapa de baja calidad que podría contener muchas imprecisiones.

Este mapa indica que la proyección que usa es la UTM (Universal Transverse Mercator).

Estos son distintos tipos de proyecciones soportadas por la versión REGISTRADA de OziExplorer

NOTA: TODOS los mapas de Ejercito y del IGN de España, los mapas guías de la empresa Alpina o Cartas Pirineo, los Mapas digitales de La Rioja que están en la WEB, y los mapas digitales en CD-ROM del Ejercito y los que edita la Junta de Andalucía, usan la proyección UTM. También la usan los mapas DRG de Estados Unidos, etc.

Hoy dia, la proyección UTM es la más utilizada sin ninguna duda. ¿La razón?. Se usan coordenadas rectangulares que vienen expresadas en metros (no en grados, minutos y segundos) que la hacen más fácil e intuitiva de usar. Además hay otras razones de peso, pero las discutimos en otro sitio, ¿vale?..


• ¿Que qué es esto de la declinación magnética?. Es el hecho de que las brújulas no señalan al verdadero Polo Norte, sino al Polo Norte Magnético que es un sitio variable localizado actualmente en algún punto del Norte de Canada. La declinación magnética es el valor (expresado en grados) de esta desviación. El valor de la declinación magnética varía dependiendo de nuestra situación geográfica, y también varía año tras año conforme la situación sel Polo Norte Magnético va cambiando. Recordar que este lugar nunca estará en un sitio fijo.
• OziExplorer usa esta información para indicarte gráficamente el rumbo que debemos seguir con nuestra brújula cuando vamos de un sitio a otro.

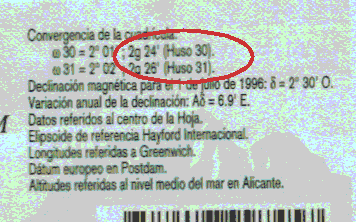

• Esta ventana podremos dejarla vacia si no conocemos este valor, ya que OziExplorer tiene medios de predecir este valor por nosotros. Pero lo más conveniente es obtener este valor leyendo otra vez la letra pequeña del mapa. Observad la imagen anterior que nos dice que la Declinación magnética para el 1 de julio de 1996 es de 2° 30' Oeste, con una variación anual de la declinación de 6.9' hacia el Este.
• Ahora que estamos en el año 1999, sabremos que, de forma aproximada, la declinación habrá variado 6,9 x 3 años = 20,7' (aproximadamente). Luego el valor de la declinación que habría que colocar es de aproximadamente de 2° 9' (no necesitamos considerar la precisión a nivel de segundos, ya que nuestras brújulas no tendrán esa precisión).
• Este valor hay que incluirlo con el formato grados, minutos y segundos. Por ejemplo para 2° 34' y 30'': Para hacerlo:
• en la casilla de la izquierda, se introduce el valor 2;
• en la casilla central se introduce 34 30, incluyendo el espacio entre los dos valores. También se puede colocar en el formato de grados minutos, como 34,5 (ya que 34' y 30'' son equivelentes a 34,5')
• en la casilla de la derecha no hay que introducir nada, solo indicar que la declinación es hacia el Este (E) o Oeste (W). Ese valor también viene en el mapa. FIjaros en la imágen.
• Hay servidores en Internet que, introduciendo las coordenadas geográficas, permiten determinar el valor de la declinación actual en tiempo real. Puedes acceder a estos servidores desde mi página de Enlaces de interés.
• En la imágen viene algo como convergencia de la cuadrícula. Bueno este es un concepto que se explica en otro sitio. Lo que ahora os importa saber es que OziExplorer no necesita que introduzcamos estos valores, así que olvidaros de ellos por el momento.

• El nombre del mapa (Nombre del Mapa), lo podemos dejar como está por fedecto, o le ponemos un nombre que identificará al mapa. Este nombre aparecerá más tarde en la cabecera del programa, en la banda azul superior de la ventana del programa. No estaría mal que pusieras algo como Parque Natural Navacerrada Este, por ejemplo.
• El botón Ajuste Proyección  sólo se utiliza cuando se ha escogido determinadas proyecciones, como la Polyconical (American), donde hay que definir cual es el meridiano central. Cuando se usa UTM, no está activo porque no hay necesidad de utilizarlo.
• El botón de opciones Opciones le dedicaremos un capitulo aparte. Si acaso, limitate en este punto a pulsar sobre él, asegurándote que está marcado el apartado Habilitar para Mapa Móvil  SOLO si quieres usar este mapa con la opción de Mapa Movil. Este (Mapa Movil) es un modo de trabajo que tiene lugar cuando conectas tu GPS a un ordenador portatil, o a un miniordenador tipo PDA (HandHeld o PalmTop) o a un plotter. Estos ordenadores interpretan las sentencias NMEA que envia tu receptor GPS de manera que puedes ver en un mapa, y en tiempo real, cual es tu posición, velocidad y rumbo.

• Sal de la ventana de Opciones en cualquier momento pulsando sobre el botón Cerrar
• Puedes cancelar la calibración en cualquier momento con el botón Cancel
• También puedes obtener ayuda (en inglés) pulsando este botón

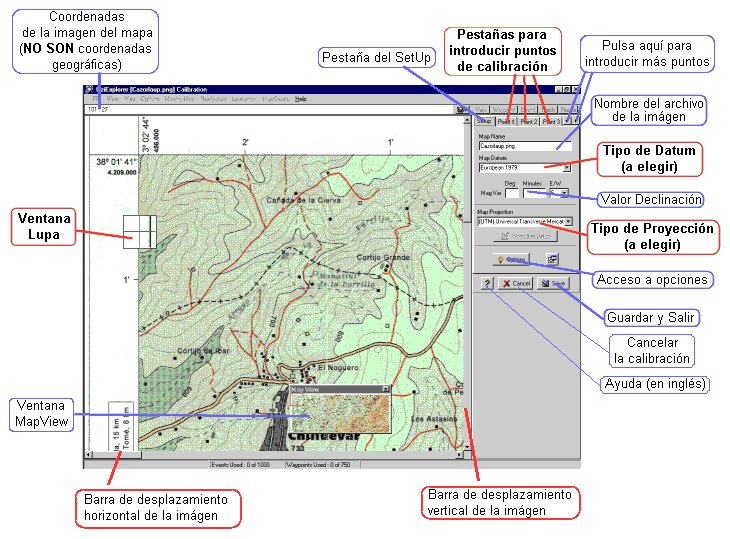

• Por último, si pulsas en este botón , aparecerá la ventana de Mapa en Miniatura que muestra una imágen en miniatura de nuestro mapa. Esta dibuja un pequeño cuadrado rojo que te indica qué porción del mapa se muestra en la pantalla y en qué parte de él te encuentras.

• En la parte superior hay unas pestallas que indican Ajustes, Punto 1, Punto 2... .

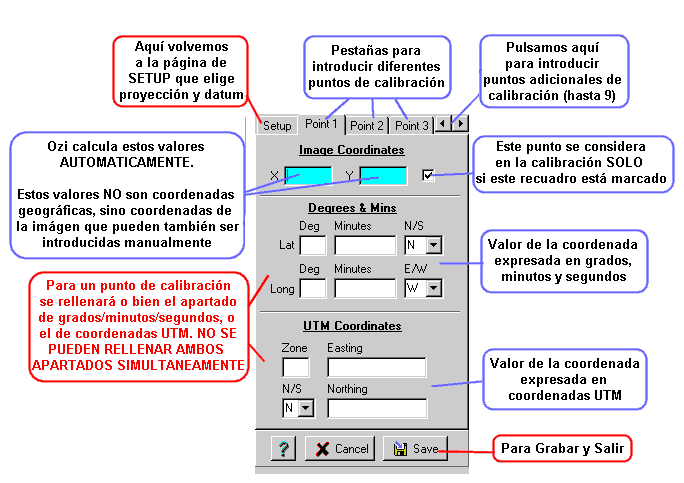

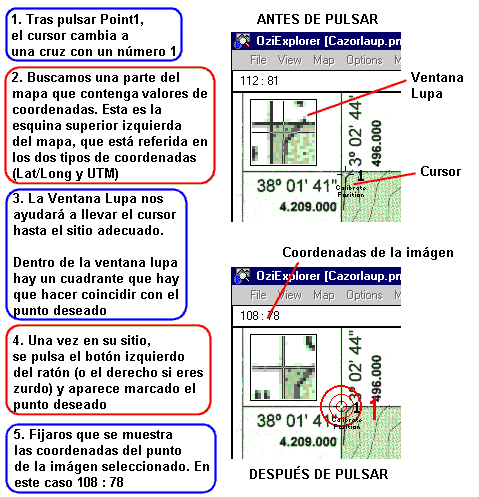

• Pulsa sobre Punto 1. Abrimos la ventana de dialogo que nos permite introducir el primer punto de la calibración:

Algunas notas:

• Se deberán usar (rellenar) AL MENOS 2 (dos) puntos de calibración.
• Necesitas al menos 3 puntos de calibración si el mapa está desplazado en sus ejes (no está orientado perfectamente hacia el norte real)
• Para un mapa digital (CD-ROM de la Junta de Andalucia, La Rioja) es suficiente usar dos puntos de calibración.
• Si hemos obtenido la imágen mediante un escáner, y el mapa está ligeramente arrugado o doblado, es conveniente introducir mientras más puntos de calibración mejor. Este tipo de defectos, sin son pequeños, SI se pueden corregir con un proceso de calibración adecuado. En cualquier caso, si tienes el mapa ligeramente arrugado obtendrías errores variables que bajo ciertas circunstancias puedes ser equivalentes o incluso menores que los que te proporciona tu propio GPS debido a los efectos del SA (Selected Availability, una proceso que los americanos imponen para degradar la señal enviada por los GPS de forma que los "enemigos" no puedan usar los GPS para fines militares) y a la geometría de los satélites.
• Cuando se usan 3 ó más puntos de calibración, hay que evitar que los puntos estén alineados en cualquier dirección formando una línea recta. Hay que formar al menos un triangulo.
• Es conveniente disponer los puntos de calibración lo más alejado posible unos de los otros. Por ejemplo, si se usan 4 puntos, es mejor disponer de un punto de calibración en cada esquina del mapa. Si se usa un quinto punto, colocarlo preferentmente en el centro del mapa.
• En el caso de que la imágen haya sido BIEN obtenida, no hay por que pensar que mientras más puntos de calibración usemos, mejores resultado vamos a tener. La mayor parte de las veces, y con mapas "escaneados", la utilización de 4 puntos es más que suficiente.

Ahora tenemos que rellenar los valores de las coordenadas. En este caso en particular, tenemos dos alternativas:

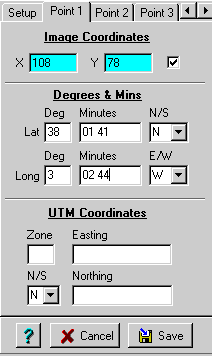

Aquí hemos introducido manualmente los valores de las coordenadas en grados minutos y segundos. Fijaros en el formato de minutos y segundos, y que sonlas que se señalan en el mapa. He dejado un hueco entre ellas. No olvidar indicar N, si estamos en el hemisferio Norte, y E u W si estamos al Este (E) o al Oeste (West) del Meridiano de Greenwhich.

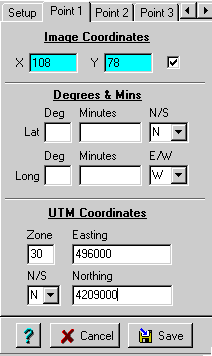

Aquí se han introducido manualmente los valores de las coordenadas UTM del mismo punto. Fijaros que el valor de las coordenadas de la imágen (Image Coordinates) es  la misma en ambos casos. Este valor (108 : 78) fue introducido automáticamente por OziExplorer. Además, hay que introducir el valor de la zona UTM (ver abajo) y si estamos en el hemisferio Norte (N) o Sur (S)

 NOTAS IMPORTANTES:

• Fijaros que cuando he usado las coordenadas en grados/minutos/segundos, he colocado el mismo valor que se observa en el mapa. NO SE PUEDE OLVIDAR introducir los valores de Norte o Sur (N/S), y de Este/Oeste en este caso.
• Cuando he introducido los valores de coordendas en UTM, he introducido los mismos valores que están dibujados en el mapa, pero en este caso se exige introducir un valor más que puede confundiros. Es el valor de la zona (Zone). Vayamos por parte:
• El valor de la zona puede estar referido en el mapa (otra vez la letra pequeña). Muchas veces se dice que la imágen está referida a la zona HUSO XX, donde XX es el número de zona UTM. En este caso muestro la información contenida en dos mapas distintos.

En este mapa, se indica que se usa el HUSO 30, que la proyección es UTM, y que el datum es el Europeo (se entiende Europeo 1979, ya que es un mapa moderno)

En este mapa tenemos un caso algo más complicado. Se refieren a dos zonas UTM, HUSO 30 y 31. Esto es así porque por este mapa cruza el meridiano de Greenwhich que separa las zonas UTM 30 (parte izquierda) y UTM 31 (parte derecha). Además se indica que el datum es Postdam.

• Si en el mapa no viene referida la zona, puede deducirse mirando este mapa. España usa las zonas UTM 29 (Canarias y Galicia), UTM 30 (Andalucía Occidental y centro de España), y UTM 31 (Este de España, Andalucía Oriental y Baleares)
• Como valor de Easting, SIEMPRE hay que poner un número de 6 dígitos
• Como valor de Northing, SIEMPRE hay que poner un número variable entre 1 y 7 dígitos (o menos si estas cerca del ecuador). Pero en España, este valor tiene siempre 7 dígitos.
• Si quereis saber por qué el Easting siempre tiene 6 dígitos, y en España el Northing 7, debereis leeros mi artículo sobre las coordenadas UTM.
• Para un punto de calibración en particular, se puede usar cualquier tipo de coordenada (Long/Lat o UTM), pero NO DEBERÁN RELLENARSE AMBOS TIPOS DE COORDENADAS AL MISMO TIEMPO en un mismo punto de calibración. SI se hace, no hay problemas, en este caso Ozi le dará prioridad a las coordenadas expresadas en Lat/Long
• Sin embargo, SI se pueden usar diferentes formatos de coordenadas EN DIFERENTES PUNTOS DE CALIBRACIÓN. Así, el Punto1 puede contener coordenadas en formato Long/Lat, el Punto 2 en UTM, el Punto 3 en UTM otra vez, y el Punto 4 en Long/Lat otra vez. Cualquier secuencia es válida. Esta es una ventaja casi exclusiva de OziExplorer que es muy conveniente, porque a veces no tenemos las referencias claras de 4 puntos conlas mismas coordendas al mismo tiempo en una porción del mapa.
• Una vez que hemos terminado con el Punto1, veremos que dicho punto aparece marcado en la ventana de Map View

• Usamos las barras de desplazamiento vertical y horizontal para desplazarnos por la imágen, y en este caso, seleccionamos la esquina superior derecha que es la contraria. Para ayudarnos, hemos desplazados también la Ventana Lupa, que se mueve por la pantalla con solamente arrastrarla.

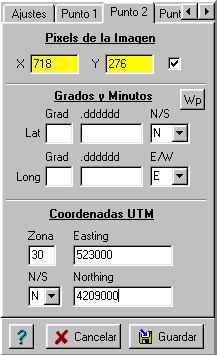

• Ahora aparecen unos valores de coordenadas diferentes (718 : 276). Fijaros que esta vez he vuelto a usar los valores de zona UTM 30 porque este punto sigue estando a la izquierda del meridiano de Greenwhich (la leyenda del mapa no dice nada, y las coordenadas, 2° 43' y 48'' así lo indican). Si hubiera existido una transición de zona, se debería usar unos valores de zona UTM diferentes, dependiendo de la zona del mapa. Recordar: el valor de Easting siempre con 6 dígitos, y el de Northing con 7. He preferido (y siempre lo hago) volver a usar las coordenadas en UTM en vez de las de Long/Lat. En este mapa en particular, además, los valores de Long/Lat de la parte superior derecha están equivocados..

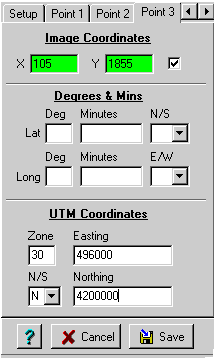

• Fijaros que aparece un valor de coordenada de imágen diferente (105 : 1855). Estamos de nuevo en la parte izquierda del mapa, pero esta vez en la parte inferior. Fijaros en la ventana de Map View. Veis que se ha marcado el punto de calibración 2 (arriba a la derecha) y el nuevo punto de calibración 3.

• Como valor de Easting, he usado el mismo valor del punto de calibración 1. Esta es una característica de los mapas con el datum Europeo 50 o 79. Además, si mirais el mapa completo (esta es sólo una porción de las 3 que compone el mapa completo), vereis que las esquinas inferior y superior tienen el mismo valor de Easting, tanto en el lado izquierdo como en el derecho. Quiero decir que es algo que se puede observar mirando el mapa. No es así para los mapas con el datum Postdam, asi que tened cuidado. Fijaros bien.
• Como valor de Northing, veo que en el mapa viene 42 00. ¿Qué significa ésto?. Ni más ni menos que los últimos 3 dígitos del northing no están dibujados e el mapa. pero recordar. El valor de Northing SIEMPRE debe tener 7 dígitos (excepto cuiando estas cerca del Ecuador, claro está). Así que he escrito intencionadamente 4200000.

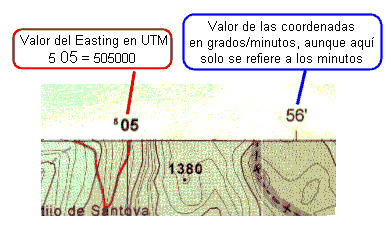

• Lo mismo pasa con el valor de Easting (recuerda:debe tener siempre 6 dígitos). El mapa te puede enseñar los siguiente:

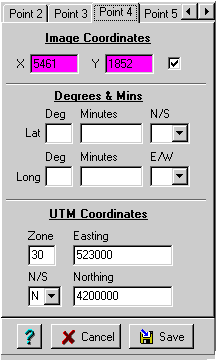

• Siguiendo unos criterios similares, he configurado el cuarto punto de la siguiente manera:

• Esta vez la imágen está abajo a la derecha. He usado el mismo valor de Easting que el punto superior derecha (Point 2) y el mismo valor de Northing que el punto inferior izquierda (Point 3). Aquí teneis una imágen del MapView para que veais la disposición de los puntos

• Ahora ya nos resta darle al botón Guardar, dándole un nombre al archivo de configuración y grabándolo en el directorio definido por el archivo de configuración de OziExplorer, que es el que el programa nos presenta por defecto.

NOTA.Para comprobar la calibración del mapa, lo mejor que podeis hacer es crear una cuadrícula con la opción correspondiente. Debeis comprobar que las líneas que dibuja Ozi coinciden con las dibujadas en el mapa. Para crear una cuadrícula, accede a la opción Mapa / Crear/Configurar Cuadrícula del Mapa.

A otros les gusta crear manualmente unos valores de waypoints que coincidan con los valores de las retículas señaladas en el mapa. Como veis aquí abajo, OziExplorer hace un trabajo estupendamente con sólo definir 4 puntos en un mapa que ha sido escaneado y es fruto de la unión de al menos 4 o 5 piezas diferentes (hecho con Visual Stitcher Sc). Estos waypoints aquí mostrados corresponden a regiones muy diversas del mapa. Vereis que los waypoints coinciden con las intersecciones de las retículas del mapa.
